上海秋妍DMX中繼器MR-ZJ11/12中繼器應用于對DMX512信號經遠距離傳輸衰減后進行信號整形放大處理，具有延長信號傳輸距離的作用。

MR-ZJ11/12中繼器的輸入端與輸出端之間采用電壓隔離技術，因此可避免因控制線路等設備出現故障時可能產生的高電壓燒毀精密器件，確保其運行，不僅可以在應用中保護控制器，同時也保證DMX信號能正常傳送至各種燈光設備，提高整個控制系統的可靠穩定性。

其中MR-ZJ11中繼器支持1路輸出，MR-ZJ12中繼器支持2路輸出。

一、MR-ZJ11/12中繼器技術參數：

·信號類型：DMX512信號

·輸出電壓：DC 5V或6—36V，其中5V電源輸入時，需將電源輸入端旁P2進行短接，電路板標注為SHORT

·額定功率：≤2W

·隔離電壓：1000V

·輸入端定義：地線、數據+(A)、數據-(B)

·輸出端定義：地線、數據+(A)、數據-(B)

二、產品外觀及尺寸規格

1、MR-ZJ11/12中繼器產品外觀

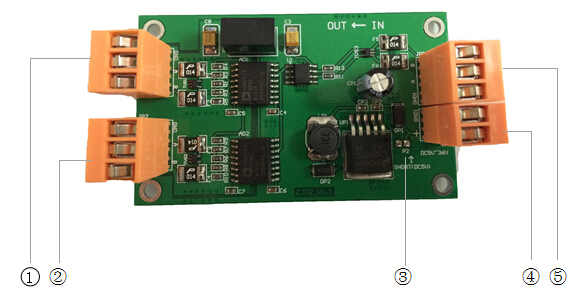

①輸出端1          ②輸出端2

③Short（DC 5V）   ④電源接口           ⑤輸入端

2、MR-ZJ11/12中繼器尺寸規格

MR-ZJ11/12中繼器俯視圖

三、產品應用示意圖

⑴ 在MR-ZJ11/12中繼器使用中，輸入端與輸出端采用電壓隔離，故接線時不能將輸入端的地線與輸出端地線連接。

⑵  在DMX512控制信號傳輸中，一般在每32個像素點之后加一個MR-ZJ11/12中繼器。（具體應用請按照現場實際情況為準）
