控制器功能簡介
一、系統特點
1. 控制器輸出支持標準USITT DMX512/1990通用協議和擴展DMX512協議；
2. 三基色獨立亮度控制，使準確調整白平衡更加簡單；
3. 伽馬矯正算法，更加符合人體視覺感光特性，顯示色彩更充分，豐富。使設計者動畫或視頻效果體現；
4. 支持120換幀頻率以保證畫面高清顯示和3D顯示需求；
5. 采用以太網接口和UDP網絡協議傳輸穩定，傳輸距離100米；
6. LCD顯示模塊及時顯示控制器參數及狀態；
7. 雙網絡接口，可以實現控制器間級聯；控制器自動檢測，軟件直觀顯示連接狀態；
8. 8端口輸出，單口輸出標準512通道，擴展協議帶載點數由客戶根據芯片特性自行測試；
9. 支持雙路備份，一個控制器壞或者網線斷顯示不受影響；
10. 千/百兆自適應或者強制百兆可設，保證大點數的項目更穩定；

二、 設計理念

1． 千兆/百兆可選：適應不同的項目方案；

2． 系統信號雙向冗余：穩定性翻倍；

3． 四色獨立算法，節能，色彩；

4． 同異步一體控制：聯機優先，無聯機信號自動切換脫機效果，實現視頻源備份；

5． 大型自主開發設計視頻編輯、播放和布線設計軟件：適應性更強，支持語言更多，開放度更高，使用于國內外各種異型屏、多屏、樓宇屏、像素?zé)羝恋葟?fù)雜應用；

6． 支持IP分組功能，使用交換機并聯方案：減少系統級聯鏈長度提高穩定性；

7． 支持光纖模塊轉換后的光纖傳輸；支持無線網絡的傳輸和無線網橋的連接以及互聯網遠程控制；

8． 系統支持自動、定時、節日預設效果播放；

9． 支持主流32位、64位操作系統： windows 2000、 windows XP、 windows 7、windows 8等；

三、擴展性

1. 可同、異步播放多種格式的視頻和圖片文件內容；

2. 可安裝目前所有Windows操作系統及支持各國語言；

3.  播放軟件留有充足接口以便和其他通用協議兼容，并支持客戶個性化設計需求；

 控制器外觀及尺寸

一、產品圖片

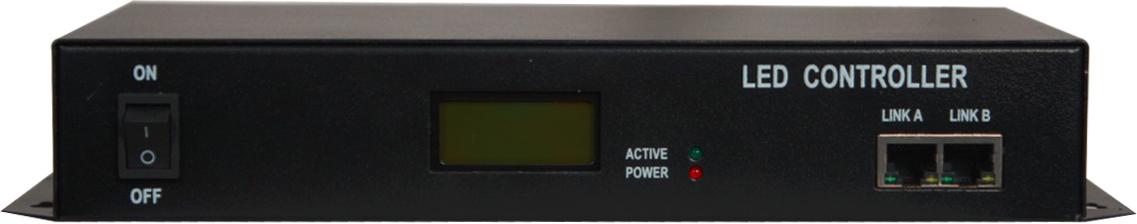

MR-208DW正面圖：

①:電源開關　　          ②:LCD顯示屏　  ③:電源/通訊指示燈　　  ④:工作指示燈　

⑤⑥:自適應網絡接口      ⑦:輸出端口　    ⑧:電源接口

  二、控制器基本參數表:

第三章  控制器安裝說明

一、聯機同步模式（與上位機電腦連接)

直接與電腦網口連接：

二、脫機異步模式

與脫機播放器連接：

三、同、異步一體模式

與電腦、脫機主控連接（選用此模式時，電腦聯機優先工作，無聯機信號自動切換播放脫機效果）

三、輸出接口線序                                    5P端子從左到右,信號依次

第四章 寫地址碼說明　

1 安裝Mr Playe軟件（MP_1424版本以上），在安裝前關閉電腦上安裝的所有防火墻！（比如瑞星，360，以及windows自帶的防火墻），因?yàn)槲覀兊南到y(tǒng)可以偵測到系統的連接狀態，系統會向電腦反饋數據，防火墻會認為是對電腦攻擊進行屏蔽導致系統連接有誤！

2 LED屏參數以及硬件參數設置：

2.1 啟動MR Player軟件，點擊“設置”進入“LED屏設置”界面！





2.2 設置項目的寬度和高度（如果是異型項目以的寬度和高度為準），我們舉例設置10臺控制器，寬度512，高度80，然后進入“硬件設置“如下圖！硬件設置的密碼是大小寫均可的“mr”

2.3 在“硬件設置”中選擇“網絡設置”選項，將“本機IP地址”通過單擊右側下三角，選擇剛才已經設置好的192.168.0.60，然后點擊應用。


2.4點擊“布線設置”選項，選擇“新建布線”

2.5在“工程設置”界面設置相應的參數，如本例想做每個口帶512點，燈具顏色為RGB規則排布，使用10臺控制器，設置好后點擊“確認”如下：


2.6進入LLayout布線模塊后，在“控制器列表框”中依次點擊，“1號控制器”----“輸出口_1”-----點擊鼠標右鍵-----點擊“布線”----“自動布線”如下：

2.7進入“自動布線”界面后，依次設置端口“選項”的“寬度””高度”以及排線風格等選項，然后點擊確認如下：

2.8經過4.6操作后，鼠標在LLayout軟件中間黑色布線區域移動時，會有一個橫向的燈串隨著鼠標移動，這個時候通過移動鼠標和滾動鼠標滑輪（以鼠標為中心放大和縮小，也可以通過點擊鍵盤的PgUp，PgDn放大縮?。缓笤谧笊辖牵ㄗ鴺?biāo)1,1）點擊鼠標左鍵把燈串放下去，其他燈具燈具就會自動布線到布線區，然后注意看布線區和左側的控制器列表，每個控制器每個口布上多少點都會顯示出來：如下：


2.9檢查以上設置無誤后，點擊“保存”按鈕，隨便選擇一個位置（比如桌面）和填寫一個文件名（比如512-80），保存即可，然后退出，如下：

2.10退出布線模塊后，就回到了“硬件設置”的“布線設置”卡片，如果連接了控制器控制器就顯示綠色，如果沒有連接控制器或者連接異常會顯示紅色，如本例中只是連接了6臺控制器，然后點擊“應用”

2.11選擇“控制器參數”選項，選擇UCS512/DMX512AP芯片，然后確認下面的參數：端口通道512帶載點數為170點，1024通道帶帶載點數為340點，1536通道帶載點數為512點，建議DMX芯片每端口帶載點數不要超過512點，通道調節相對應的時鐘頻率也需調高，1024通道頻率相應調到0.5Mhz，1536通道頻率相應的調到0.66Mhz或者0.8Mhz。然后點擊“寫入硬件參數”，如下：

2.12在“選擇控制器”界面，選擇要寫入?yún)?shù)的控制器，然后點擊“確定”，之后提示哪些寫入成功與失敗，點擊確定即可回到“控制器參數”界面，硬件設置完成！


2.13寫入硬件參數完成之后，回到“控制器參數”界面，點擊“重置DMX地址”，彈出“重置DMX地址”界面，如下圖！

①.燈具編號（編號1）：指將要寫入的個燈的地址碼，可以手動修改；
②.燈具通道數（編號2）：指燈具DMX芯片以及掛載的芯片總通道數；
③.驅動板類型（編號3）：指控制器輸出端口驅動板的類型；
④.編址端口（編號4）：我們系統可以給指定某一個端口來寫碼，一般默認全選8個端口；
⑤.混合燈具編址（編號5）：指某一個端口或者全部端口里面有不同規格的燈具可以混合來編寫
地址碼，如某一個端口上有4段的燈具、8段的燈具以及其他段燈具混合連接來編寫地址碼；
⑤-1.勾選“混合燈具編址”之后，可修改燈具的“起始地址”以及“分段數”，端口帶載燈具
混合分為幾段，則修改幾段，在下面的窗口內直接填寫即可。

⑤-2.如果燈具太多，分段比較混亂，也可通過Excel表格導入，點擊“”之后可“新建”
            一個表格樣式，填寫之后選擇“打開”來導入。

2.14重置DMX參數設置好之后點“寫入DMX地址”即可給燈具寫入地址碼，在提示的對話框中選擇起始控制器編號和結束控制器編號，點擊“確定”即可。

2.15當寫碼完成之后燈具會先變白再變藍（UCS512)/燈具會變白(DMX512AP)，等燈具變色之后根據提示將燈具斷電等待幾秒鐘之后重新上電即可。

2.16用Mr Player軟件測試地址碼：按快捷鍵:tt或者關掉所有的設置界面，在軟件主頁面“動畫”—“屏幕測試”中選擇“網格測試”，按鍵盤上“上、下、左、右”方向鍵可測試地址碼。如下圖：

第五章注意事項
網線線序
568B:橙白 　橙 　綠白 　藍 　藍白  綠  棕白   棕
568A:綠白　 綠 　橙白　 藍 　藍白　橙　棕白 　棕
控制器和脫機主控以及交換機這三種設備相互間采用交叉網線較好，即一頭為568B,另一頭為568A。
以上任意設備和電腦間網線用直通線，即兩頭同為568B或568A，切勿自己定義直通線序。
燈具到控制器的線材及接法：
 1.控制器輸出端口到燈具之間如果距離過遠時，建議使用485線或超五類以上屏蔽網線連接，接法為：
橙色—A；橙白—B；綠色—寫址（ADRI/PO)；其他接GND（地）即可。
 2.每路信號的末尾即A和B間要加一個120R的終端電阻。
 3.切勿將纏繞在一起的兩根線同時用來接信號，如橙和橙白同時接到A+或B-上。
