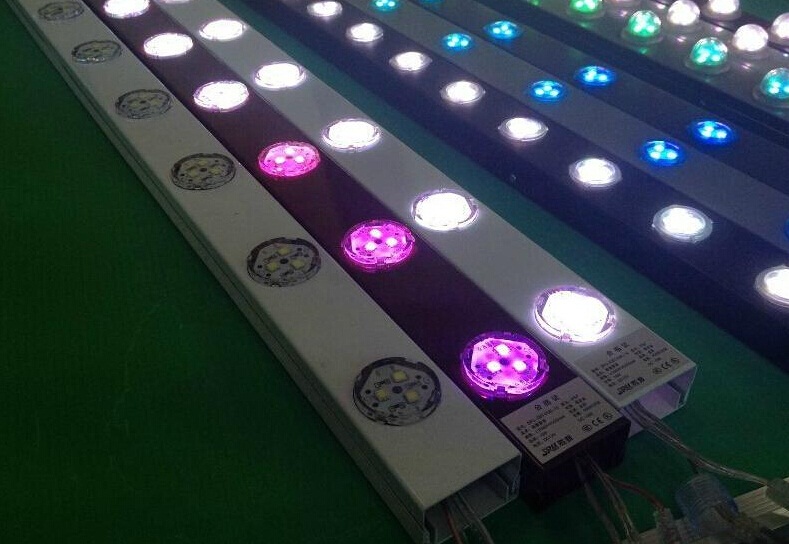

QY -XQ-2301-25 洗墻燈應用嚴謹?shù)墓I(yè)設計，外觀特別緊湊堅固，具有可靠的特點，易于操作，具有的近距離混色而無陰影的特別的效果，流明的輸出。此款泛光燈是一種可以向四面八方均勻照射的點光源。主要用于建筑物輪廓、立交橋、紀念碑、立柱、花壇等場所的裝飾照明。


結構性功能：特別的結構有利于外殼上水流的排出，新型的硅膠，能保證燈具的密封性，確保不進水及灰塵。
防雷
設計中采用針對感應的雷擊及靜電（ESD）的防護元器件，器件性能符合IEC61000-4（LEVE14）的檢測標準，突波電流（peak  current）高可達3000A（8/20us）.
系統及調光解碼器
調光解碼器與LED燈具整合成一體化設計
A：減少了外部控制系統接線及解碼器的問題，使LED控制系統安裝成本低。
B：節省安裝成本 ，系統安裝調試方便快速，保證了LED控制系統信號的穩定傳輸質量。
C：信號線路簡單，采用DMX+高壓載波方案傳輸，避免了傳統的差分485及TTL5V電平的長距離信號傳輸?shù)乃p。真正實現了并聯控制，單燈損壞不影響其它燈具的信號接收。傳輸距離可以超過300M（其中至少170個大功率燈具）不需任何中繼，可以實現穩定傳輸。
寬范圍輸入電壓
全電壓AC100V-240V±10%。全電壓設計符合世界及我國地區電壓標準，尤其是適合電壓起伏較大的地區，使燈具穩定的工作，能保證LED燈具的亮度及壽命。
結構
A：一體化散熱結構設計，比一般結構設計增加散熱面積80%，保證LED發光效率及使用壽命，燈具結構設計中增加了氣流散熱通道。
B：密封圈采用進口耐老化的硅橡膠材料。
全彩變化
1670萬種RGB真彩色實現同步，追逐，流水，視頻圖案等變化。
電氣參數
輸入電壓：AC100—240V±10% 50—60HZ  OR  DC24V  DC12V  DC36V  DC48V
消耗功率：15W
電氣等級：I類
光學參數
光源：5050貼片和Ø5草帽LED
單顆LED功率：0.06W  OR  0.25W
單顆亮度；5050大于15LM以上 Ø5草帽  大于8LM
燈珠數量：48PCS（5050）  144PCS（Ø5）
發光顏色：RGB全彩  單色（正白，中性白，暖白，紅，綠，蘭）
灰度等級：256X256X256
光源壽命：>30000小時
顏色范圍：1677萬種
光束角度：15°、30°、60°、45°、90°、120°
控制參數
LED驅動方式：恒流20mA
控制方式：LM-DMX512自動編碼控制系統或Art-net/DMX控制系統
控制系統：SD8000/SD9000 (主控器）+ QY-1024B千兆交換機） + DR2046（分控器）+ DMX
燈具解碼：可接收DMX信號，可以支持控制臺點動到燈具中設定的每個通道。
外形參數
外殼：鑄鋁合金. 壓鑄成形, 燈體鋁拉伸成，表面高溫噴塑或氧化
面罩材質：進口拜爾抗UV  PC料
尺寸：1000MM(L)X62MM(H)X24MM(W)
調節角度：垂直方向180º
凈重（Kg）：
毛重（Kg）：
其它
工作溫度：-25℃～50℃
儲存溫度：-40℃～70℃
濕度范圍：0～90%
使用環境：戶外IP66
光輸出特性全角

燈具尺寸簡圖

系統圖單色

系統圖彩色
